电路原理图设计流程步骤

2021-12-10 15:17:19

  原理图设计是电路设计的基础,只有在设计好原理图的基础上才可以进行印刷电路板的设计和电路仿真等。

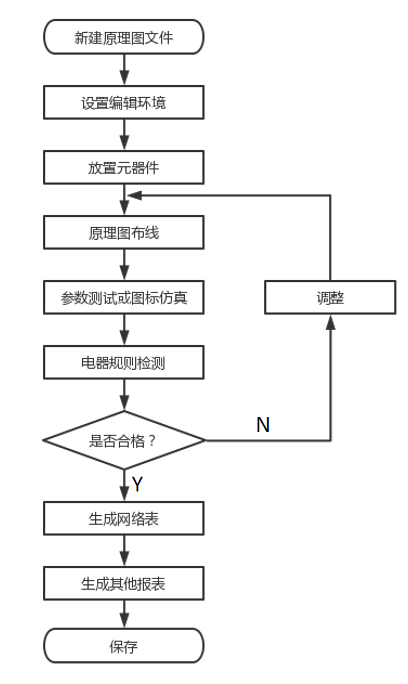

  电路原理图设计的好坏将直接影响到后续的工作。总的来说,设计一副电路原理图,首先要在原理图编辑器中设置图纸的参数,接着要对电路图进行总体规划,然后在图纸上放置元器件并进行布局、布线,电路原理图初步绘制完成后,要根据需要添加注释并进行检查与修改,最后将设计完成的图纸打印输出。




  (1)新建原理图文件。根据构思好的原理图选择图纸模板。


  (2)设置编辑环境。根据电路设计仿真参数设置、图表颜色属性和宇体等,在设计中随时调节图纸的大小。在没有特殊要求的情况下,一般采用默认模板。


  (3)放置元器件。从元器件库中添所需要的元器件,放置在原理图编辑窗口合适的位置处,并对元器件相关参数进行设置。


  (4)原理图布线。利用导线、总线和标号等形式连接元器件,最终使原理图绘制正确、美观。


  (5)参数测试或图表仿真。电路图布线完成以后,根据电路功能进行相关的参数测试或者进行图表仿真。例如设计放大电路,可以在输入端添加虚拟信号源,在输出端添加虚拟示波器,观察信号是否被放大;也可以进行混合图表仿真,将输入、输出信号行对比,观察信号是否被放大。


  (6)电气规则检测。


  (7)调整。


  (8)生成报表。


  (9)生成网络表。


  (10)生成其他报表。如果电路设计没有问题,则输出相关的报表,例如BOM(元器件清单)报表。


  (11)保存。保存系统原理图及相关文件,完成原理图设计。
